Bộ vi mạch tích hợp (Integrated Circuits – ICs) là trụ cột của ngành điện tử hiện đại, đã cách mạng hóa cách thiết kế và sản xuất các thiết bị điện tử. Các vi mạch này, thường được gọi là vi mạch tí hon hoặc chỉ gọi là chip, là các thiết bị điện tử nhỏ được làm từ vật liệu bán dẫn, chủ yếu là silic. Chúng tích hợp nhiều linh kiện điện tử và chức năng khác nhau trên một chip duy nhất.
Bộ vi mạch tích hợp là gì?
Bộ vi mạch tích hợp (IC) là một mạch điện tử thu nhỏ kết hợp nhiều thành phần điện tử, chẳng hạn như các linh kiện điện trở, tụ, transistor và đoạn nối trên một vi mạch bán dẫn duy nhất. Điều này đã cách mạng hóa ngành công nghiệp điện tử bằng cách giảm kích thước, chi phí và tiêu thụ điện năng của các thiết bị điện tử so với các thành phần rời rạc.

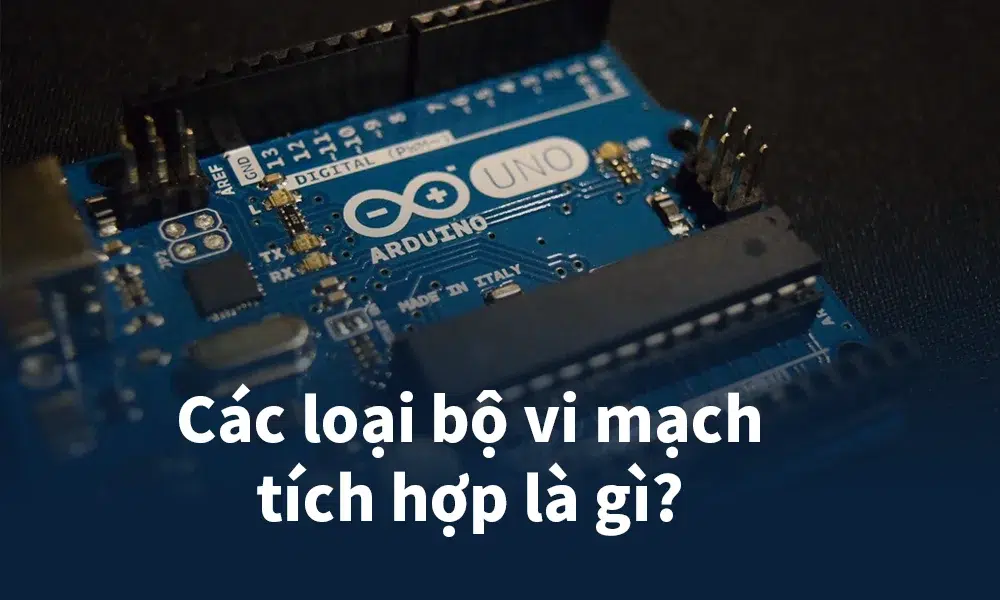

Các loại bộ vi mạch tích hợp là gì?
Có ba loại chính của Bộ vi mạch tích hợp (IC) là Analog ICs, Digital ICs và Mixed-Signal ICs.
1. Bộ mạch tích hợp Analog (Analog ICs):
Chức năng: Xử lý tín hiệu liên tục.
Ứng dụng: Các loại bộ khuếch đại, bộ điều chỉnh điện áp, và các bộ khuếch đại hoạt động thuộc loại này. Chúng thường được sử dụng trong các thiết bị như ampli, vi điều khiển dòng điện và các thiết bị điện tử liên quan đến tín hiệu âm thanh và hình ảnh.
2. Bộ mạch tích hợp Kỹ thuật số (Digital ICs):
Chức năng: Xử lý tín hiệu kỹ thuật số, hoạt động dựa trên các giá trị nhị phân.
Ứng dụng: Các loại vi xử lý, bộ nhớ và các bộ xử lý tín hiệu số nằm trong danh mục này. Chúng làm việc với các tín hiệu số và thực hiện các hoạt động logic như AND, OR, NOT trong các máy tính, điện thoại di động và các thiết bị điện tử khác.
3. Bộ mạch tích hợp Tín hiệu kỹ thuật số Kết hợp (Mixed-Signal ICs):
Chức năng: Kết hợp cả chức năng analog và kỹ thuật số.
Ứng dụng: Các loại bộ chuyển đổi dữ liệu, cảm biến thông tin và các thiết bị y tế thông minh. Chúng kết hợp tính năng analog và kỹ thuật số để xử lý và truyền tải dữ liệu số và analog trong các hệ thống điện tử phức tạp.
Các loại IC này có sự đa dạng trong việc xử lý tín hiệu và dữ liệu, cung cấp nền tảng cho việc phát triển nhiều loại thiết bị điện tử từ các sản phẩm tiêu dùng đến ứng dụng công nghiệp và y tế.
Tại sao cần bộ vi mạch tích hợp?
Bộ vi mạch tích hợp mang lại nhiều lợi ích:
Thu nhỏ kích thước: Kết hợp nhiều thành phần vào một vi mạch giúp giảm kích thước vật lý.
Hiệu quả về chi phí: Sản xuất hàng loạt giảm chi phí sản xuất.
Đáng tin cậy cao: Số lượng kết nối ít hơn giảm khả năng lỗi.
Tăng hiệu suất: Hoạt động nhanh hơn và tiêu thụ năng lượng thấp hơn.
Ưu và nhược điểm của bộ vi mạch tích hợp là gì?
Ưu điểm:
Hiệu quả về không gian: Giảm kích thước đáng kể so với bộ mạch rời rạc.
Đáng tin cậy tốt hơn: Số kết nối ít hơn giảm nguy cơ lỗi.
Tiết kiệm chi phí: Sản xuất hàng loạt giảm chi phí sản xuất.
Hiệu suất cải thiện: Tốc độ cao và tiêu thụ năng lượng thấp.
Nhược điểm:
Quá trình sản xuất phức tạp: Yêu cầu quá trình sản xuất chính xác, có thể tốn kém và phức tạp.
Dễ bị hỏng: Hỏng một phần có thể ảnh hưởng đến toàn bộ chip.
Giới hạn về tùy chỉnh: Không dễ dàng tùy chỉnh như các thành phần rời rạc.
Đặc điểm của bộ vi mạch tích hợp là gì?
Kích thước: Cực kỳ nhỏ gọn, với các thành phần được ets trên một chip bán dẫn.
Phức tạp: Có thể tích hợp hàng ngàn đến hàng tỷ thành phần trên một chip duy nhất.
Đáng tin cậy: Tỉ lệ lỗi giảm do ít kết nối bên ngoài.
Tốc độ: Hoạt động ở tốc độ cao do khoảng cách nội bộ giảm.
Tiêu thụ năng lượng: Thường thấp hơn so với bộ mạch rời rạc.

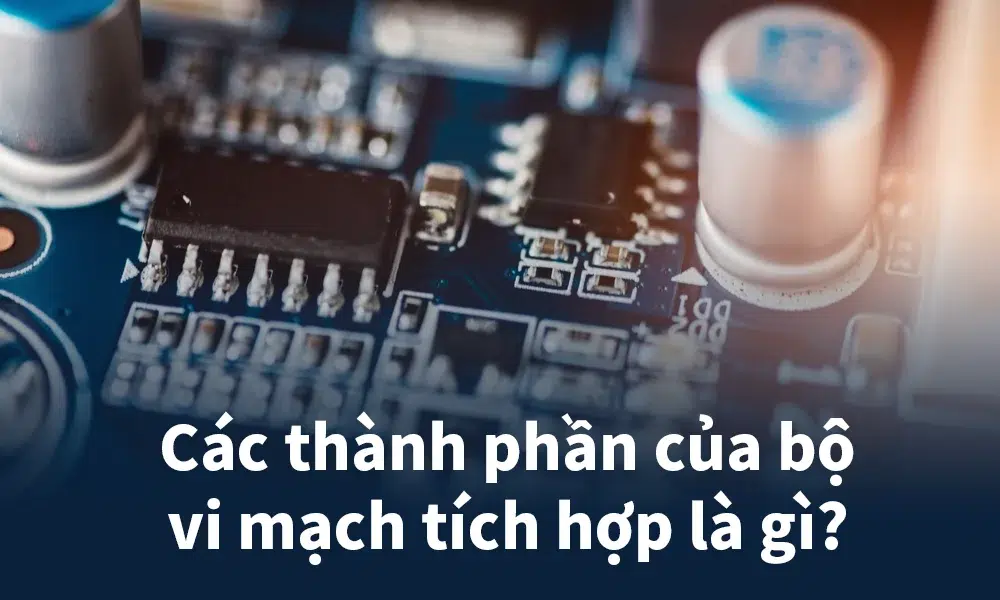

Các thành phần của bộ vi mạch tích hợp là gì?
Bộ vi mạch tích hợp (IC) bao gồm các thành phần điện tử được tích hợp trên một chip bán dẫn nhỏ. Dưới đây là các thành phần chính trong một IC:
1. Transistor (Bóng bán dẫn):
Transistor là thành phần cơ bản của mạch điện tử. Trong IC, transistor thường được sử dụng để thực hiện chức năng chuyển đổi hoặc khuếch đại tín hiệu điện.
2. Diode (Điốt):
Điốt là một loại thành phần điện tử chỉ cho phép dòng điện chạy theo một hướng duy nhất. Trong IC, điốt có thể được sử dụng để kiểm soát dòng điện và bảo vệ các thành phần khác khỏi điện áp ngược.
3. Resistor (Điện trở):
Điện trở được sử dụng để kiểm soát dòng điện trong mạch. Trong IC, điện trở có thể được tích hợp để điều chỉnh hoặc giảm điện áp và dòng điện trong mạch.
4. Capacitor (Tụ điện):
Tụ điện lưu trữ năng lượng điện trong mạch. Trong IC, chúng có thể được sử dụng để lọc tín hiệu hoặc cung cấp điện năng ổn định cho các thành phần khác.
5. Interconnections (Đường nối):
Đường nối kim loại hoặc polysilicon kết nối các thành phần trong IC. Chúng giúp tạo ra mạng lưới kết nối giữa các thành phần, cho phép dòng điện và tín hiệu di chuyển qua mạch.
6. Logic Gates (Cổng logic):
Cổng logic là các phần tử cơ bản trong các mạch kỹ thuật số. Trong IC, chúng thực hiện các chức năng logic như AND, OR, NOT để xử lý thông tin số học.
7. Memory Cells (Ô nhớ):
Trong các IC bộ nhớ, các ô nhớ được sử dụng để lưu trữ dữ liệu. Các ô nhớ này có thể làm việc như bộ nhớ RAM, ROM hoặc bộ nhớ flash.
Các thành phần này được tích hợp trên một chip bán dẫn nhỏ để tạo ra các IC có khả năng thực hiện nhiều chức năng khác nhau trong các thiết bị điện tử hiện đại.
Làm thế nào để sản xuất bộ vi mạch tích hợp?
Thiết kế: Tạo ra bố cục mạch sử dụng phần mềm chuyên dụng.
Tạo mặt nạ: Thiết kế được chuyển sang các mặt nạ được sử dụng cho việc điện di trên bán dẫn.
Sản xuất wafer: Ếch mô hình mạch lên một wafer silicôn thông qua các quy trình như photolithography và doping.
Lắp ráp và kiểm tra: Cắt nhiều chip từ wafer, đóng gói và kiểm tra chức năng.
Ứng dụng của bộ vi mạch tích hợp là gì?
Bộ vi mạch tích hợp được áp dụng trong hầu hết mọi thiết bị điện tử:
Điện tử tiêu dùng: Điện thoại thông minh, máy tính, TV và máy chơi game.
Ngành công nghiệp ô tô: Hệ thống điều khiển, quản lý động cơ và giải trí.
Y tế: Thiết bị y khoa, thiết bị giám sát và hệ thống hình ảnh.
Thiết bị công nghiệp: Hệ thống điều khiển, robot và cảm biến.
Làm thế nào để thiết kế mạch IC?
Quy định và Yêu cầu: Xác định mục đích và tính năng của mạch.
Thiết kế nguyên tắc: Tạo sơ đồ nguyên lý sử dụng phần mềm chuyên dụng.
Thiết kế bố cục: Chuyển sơ đồ thành bố cục vật lý xem xét không gian và kết nối.
Mô phỏng và Kiểm tra: Mô phỏng hiệu suất và tính năng của mạch.
Sản xuất: Tuân theo quy trình sản xuất tuân thủ các tiêu chuẩn ngành.
Bộ vi mạch tích hợp đã biến đổi thế giới điện tử, tạo ra các thiết bị mạnh mẽ, nhỏ gọn và hiệu quả mà đã trở thành không thể thiếu trong cuộc sống hàng ngày của chúng ta. Sự tiến triển của chúng tiếp tục thúc đẩy sự đổi mới công nghệ trong nhiều ngành, tạo ra tương lai với các thiết bị điện tử có khả năng, hiệu quả và tiện ích hơn.
Phần kết luận
Sự xuất hiện của bộ vi mạch tích hợp đã có ảnh hưởng sâu rộng đến công nghệ, tạo ra các thiết bị điện tử nhỏ gọn, nhanh chóng và mạnh mẽ hơn. Chúng đã cách mạng hóa nhiều ngành công nghiệp, cung cấp tính năng tăng cường, hiệu suất cao hơn và độ tin cậy vượt trội, đồng thời góp phần vào sự tiến bộ của xã hội hiện đại.
